1회전형 부반력 제어용 쐐기를 구비한 분리형 스페리칼 Spherical Bearing

회전형 부반력 제어용 쐐기를 구비한 스페리칼 베어링은 회전형 부반력 제어용 쐐기를 구비한 교량받침에 관한 것으로, 특히 부반력을 저항하기 위한 쐐기 간 갭 발생은 최소화하면서도 교량 상부구조물의 회전거동을 충분히 수용할 수 있도록 한 것이다.

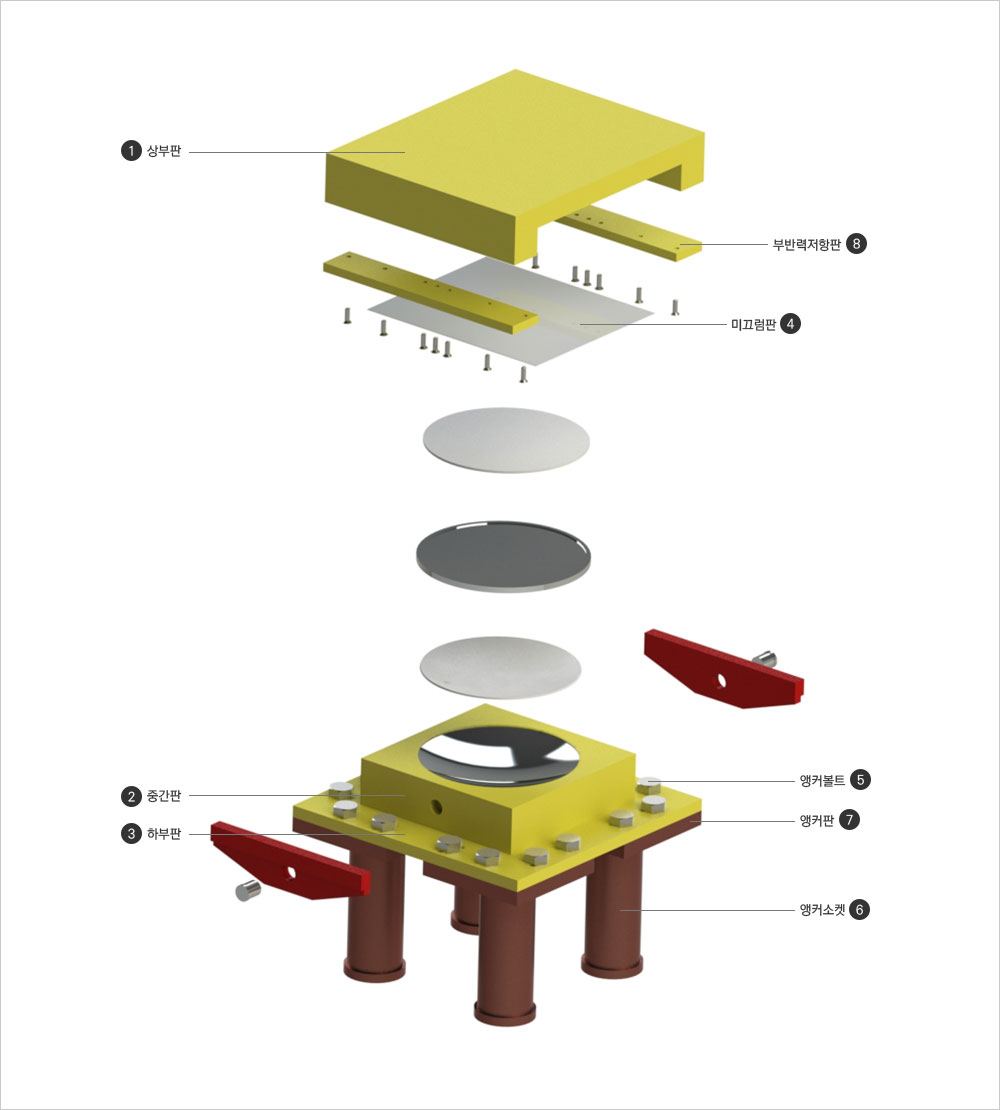

회전형 부반력 제어용 쐐기를 구비한 스페리칼 베어링 ▶
번호 품명 수량 재질
1 상부판(TOP PLATE) 1 SM490 or SCMn2A
2 중간판(MIDDLE PLATE) 1 SM490 or SCMn2A
3 하부판(BASE PLATE) 1 SM490 or SCMn2A
4 미끄럼판(Sliding Plate) 1 STS #316
5 앵커볼트(ANCHOR BOLT) 16 Grade 10.9
6 앵커소켓(ANCHOR SOCKET) 4 SM45C 또는 동등이상
7 앵커판(ANCHOR PLATE) 4 SS400 또는 동등이상
8 부반력저항판(Anti-Uplift) 2 SM490 or SCMn2A

특징

회전형 부반력 제어용 쐐기를 구비한 스페리칼 베어링은 제어용 쐐기가 회전 가능하도록 설치되어 상부 플레이트의 회전변위를 허용함으로써 교량 상부구조물의 회전거동을 수용할 수 있도록 한 것을 특징으로 한다.
여기서, 부반력을 저항하기 위한 쐐기의 회전거동은 충분히 수용할 수 있게 되어 교량의 상부구조물의 회전거동시 발생하였던 응력집중으로 인한 파단, 크랙, 좌굴 등의 치명적인 손상을 최소화하고, 교량 상부구조물의 회전거동을 수용하기 위해 상부쐐기와 하부쐐기와의 여유 갭을 줄여 부반력 발생시 충격하중으로 인한 크랙, 좌굴 등의 문제를 최소화 하였다.

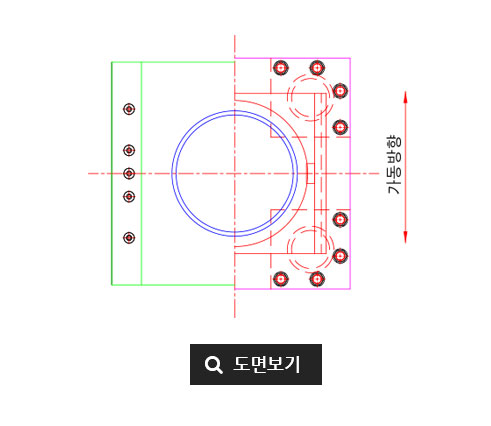

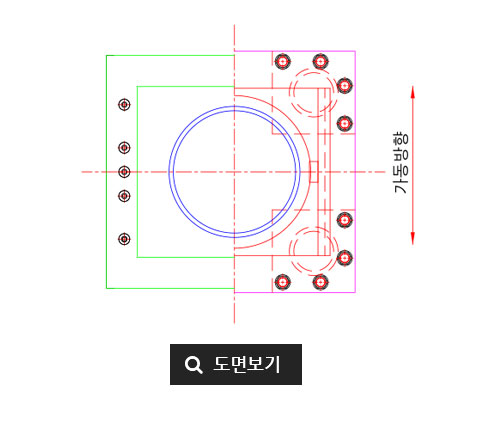

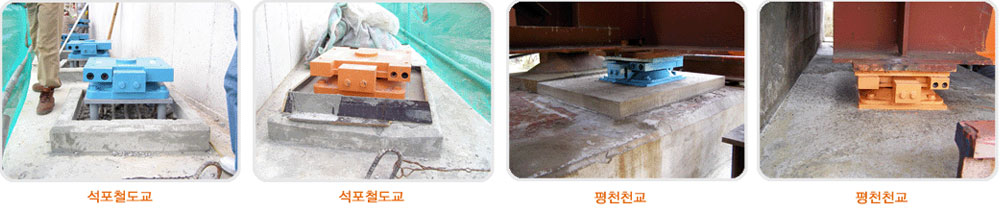

제품 TYPE

고정단 일방향

2조달청 우수조달 공동상표

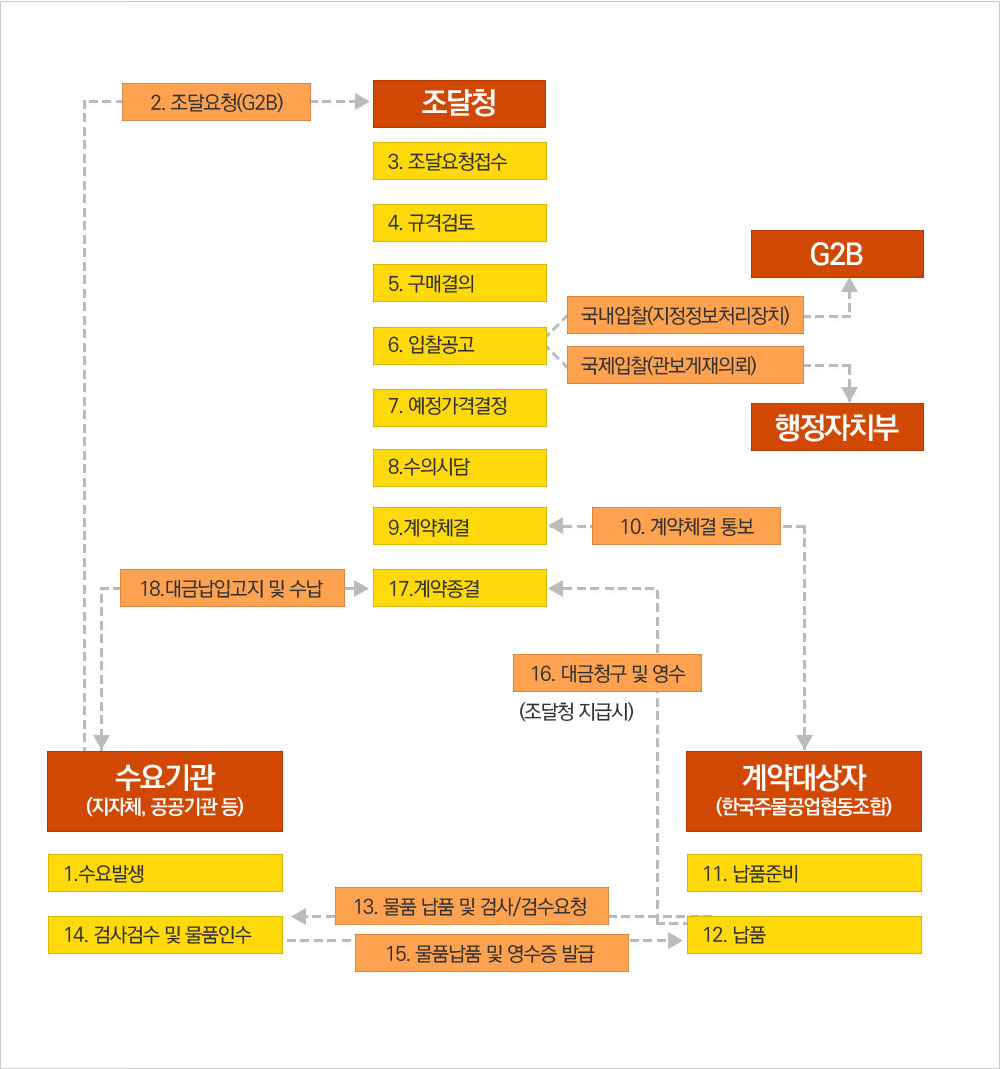

조달청 우수조달 공동상표 물품이란?

ICON 수입품에 대처하는 공동상표를 활용한 우수조달제품
ICON 신기술과 우수단체표준으로 일반 제품보다 기술과 품질우위를 창의적으로 확보
ICON 단체표준의 철저한 생산관리 및 품질시험으로 성능이 보장되고 신속하고 철저한 사후관리 보장
ICON 대표법인과 참여업체 공동책임으로 계약 및 하자불이행 사전 방지
ICON 조달청에서 엄격한 심사를 거쳐 지정한 우수한 제품
ICON 관련법령에 의거 수의계약 권장(구매기관 부담해소)
ICON 정부와 중소기업제품 판로지원정책에 기여

조달청 우수조달 공동상표 지정 혜택

국가를 당사자로 하는 계약에 관한 법률(제 26조 1항 3호 사목)과 지방자치단체를 당사자로 하는 계약에 관한 법률(제 25조 1항 6호 라목) 및 기획재정부 고시 제 2010-34호(2010.12.30)에 의거, 국내에서 발주되는 정부, 지방자치단체, 공공기관, 공사, 공단 등에서 발주되는 계약건에 대하여 단체수의계약 가능

◀ KEY SEG Type
    Spherical Bearing

조달청 우수조달 공동상표 지정 혜택

KEY SEG Type Spherical Bearing

  • ICON기존의 사이드 블록을 없애고 하판 자체에서 사이드 블록의 기능을 갖도록 일체화하여 구조를 단순화하고 안정성을 높임
  • ICON유지보수시 받침의 분리작업에서 최대 저해요인인 이동제한장치를 기존과는 전혀 다른 형태의 조립식 구조로 변경하여 볼트의 해체만으로 간단하게 상하판의 별도 분리가 가능하도록 개선
  • ICON키 세그(Key Seg) 볼트의 해체만으로 간단히 분리가 가능하여 유지보수 및 교체에 대한 효율성과 경제성이 탁월함

3분리형 상부 플레이트를 갖는 오일레스 베어링 Divided Spherical Bearing

교량받침은 교량의 교각 또는 교대에 설치되어 상부에서 전달되는 충격을 하부로 전달하는 역할을 한다. 이렇게 설치된 받침은 시간이 지남에 따라 피로가 누적되어 파손되거나 손상이 발생하게 된다. 이러한 손상이 발생한 받침에 대해서는 교체 및 보수를 하여야 하는데 현재 철도교에 설치되어 있는 받침들의 대부분은 받침교체시 하부 콘크리트를 깨고 인상을 하여 교체하도록 설치되어 있어서 교체시 과다한 비용 및 시간이 소요된다. 이에 건설교통부 지침 및 철도시설공단 지침에 의하여 분리형 받침으로 설계를 권장하고 있다.

특징

장점 (기존 철도교량 사용받침 기준)

- 유지보수시 최소 높이 잭업 인상으로 구조적으로 안전함
- 기존 받침 교체시보다 시간(1시간 이내) 및 보수 금액이 대폭 줄어듬
- Bearing Plate와 PTFE만 교체시 받침 전체를 분리하지 않기 때문에 교체 시간이 훨씬 단축됨
- 상부 체결볼트를 쉽게 분리할 수 있음(교체시간을 단축할 수 있음)

유지보수시 인상 높이 5mm 이하

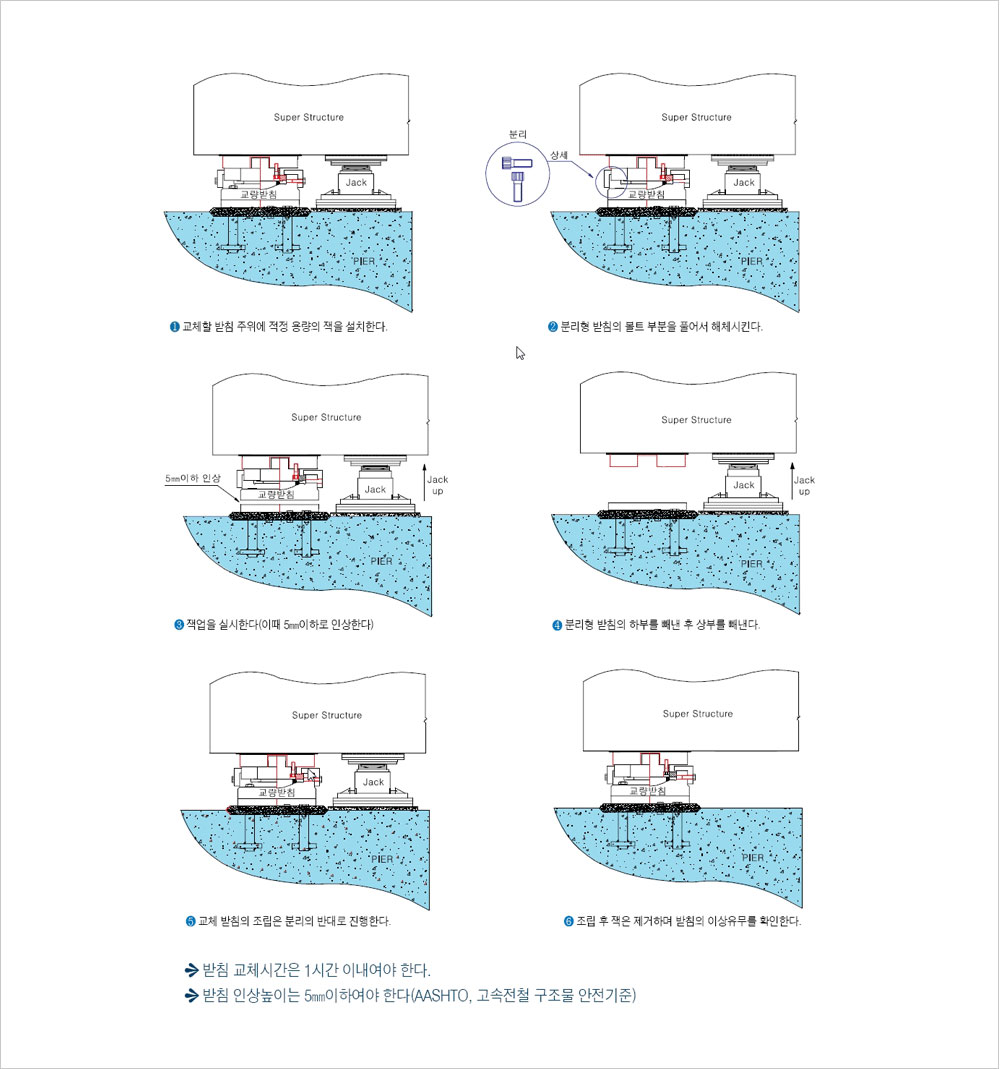

교체 순서도

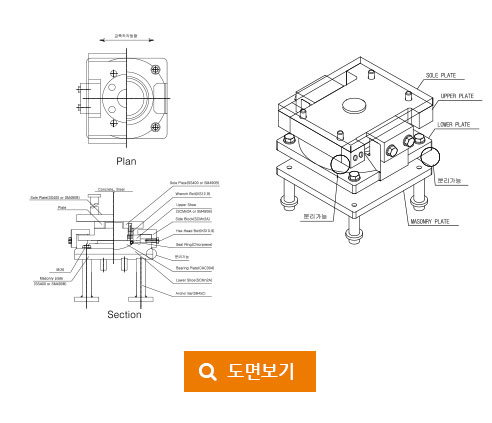

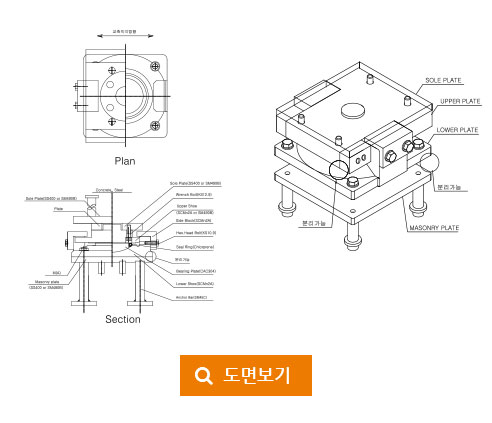

제품 TYPE

고정단 가동단
